Водомёт для лодки своими руками

лодка с водомётом

Моторная лодка в значительной мере расширяет тактические возможности рыбака — позволяет удить в местах, которые до этого были недоступны. Некоторые предпочитают покупать катера, уже оснащённые двигателями, другие — устанавливать мотор собственного изготовления на свою любимую лодку, так как это помогает экономить средства. При этом следует заметить, что значительными преимуществами обладает мотор водомётного типа. Что это такое и как его изготовить самостоятельно — мы рассмотрим в статье.

Как устроен двигатель

Основные составные части конструкции:

  • - импеллер (винт) с валом;
  • - водомётная труба;
  • - спрямляющий аппарат;
  • - реверсивно - рулевое устройство.

Работает по принципу реактивного двигателя, то есть с одного конца он забирает жидкость, внутри производится её ускорение с помощью определённой части двигателя, затем с другого конца вода с силой выбрасывается. При этом маневрирование судном осуществляется за счёт поворота сопла в ту или иную сторону на определённые градусы. Основное отличие водомёта от обычного мотора – в том, что его импеллеры расположены не снаружи, а внутри трубы. Это позволяет достигать значительного практического преимущества – защищенности от наматывания водорослей и других инородных тел, а также от ударов двигателя о дно при малой глубине.

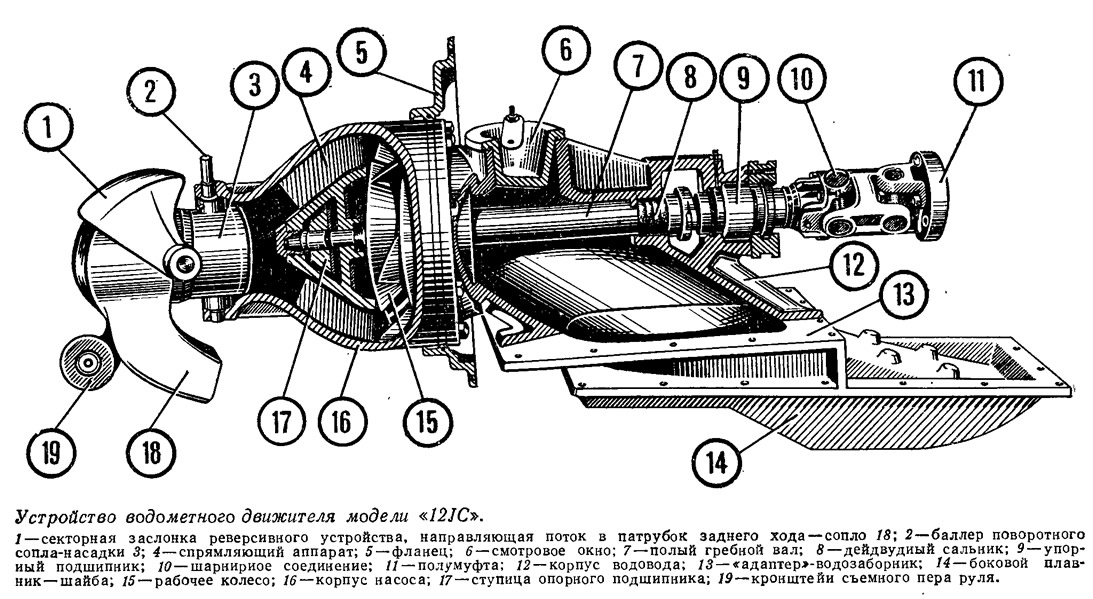

схема

Типы винтов

Осевые

Сделать их наиболее просто, но КПД остаётся довольно низким. Подвержены кавитации и предназначены только для моторов с невысокой частотой оборотов.

Диагонально-осевые

Обладают уже более высоким КПД по сравнению с первым типом. Предназначены для использования с моторами со средней частотой оборотов.

Диагональные и шнековые

К данному типу относится наиболее значительный КПД. Моторы можно взять уже с высокими оборотами. Однако изготовить этот вариант сложнее всего.

Винты — это тот элемент, который в рассматриваемом технологическом процессе самостоятельного изготовления вызывает наибольшие трудности. Требуется не только точное литье, но и последующее шлифование. Конструкторы советуют воздерживаться от приваривания лопастей к ступице, так как подобное изделие склонно к дисбалансу и деформации.

Место размещения водовода

Устанавливается обычно на корме. Возможны случаи его установки снаружи или внутри корпуса. При этом следует различать двигатели для лодок и больших судов.

В случае с кораблями именно винты являются главной частью двигателя, которая при производстве подвергается наиболее тщательному контролю. Импеллеры для большого судна должны иметь безукоризненно ровную поверхность и идеальное соответствие по форме конструкторским разработкам. Даже ничтожное отклонение от нормы может привести к последствиям разной степени тяжести.

Понятно, что в нашем случае, когда речь идёт о самостоятельном изготовлении водомётов для своей лодки, не может соблюдаться столь точный контроль поверхности и формы импеллеров. Поэтому технические характеристики водомётов для лодок и для больших судов значительно различаются.

Плюсы и минусы

К достоинствам водомёта относится его повышенная безопасность для человека. Винт расположен в трубе, поэтому он не представляет вреда для рыб и людей.

Кроме того, водомёт обычно имеет защитную решётку, поэтому на него не наматываются водоросли и прочие посторонние предметы, которые присутствуют в толще воды.

А также винт не может удариться о дно, что позволяет плавать вблизи берега или на малой глубине. Ещё одно достоинство — не подверженность кавитации.

Но есть и свои недостатки. При одинаковой мощности агрегата водомёт несколько проигрывает в скорости передвижения обычному лопастному мотору. Другие недостатки: менее чуткая управляемость и увеличенная масса двигателя.

Как функционирует устройство

Принцип действия основан на работе насоса, расположенного под водой. Движущей силой в этом случае является реактивная тяга водяной струи. В природе тоже встречается этот принцип — так передвигаются кальмары, осьминоги, каракатицы и другие морские животные.



Сначала жидкость поступает в водовод, который является трубой. Затем внутри поток подвергается ускорению, в нашем случае в роли ускорительного механизма выступает гребной винт. Когда импеллер вращается, происходит разрежение, в результате чего воде придаётся направление по водозаборнику. Выброс проистекает через сопло. Следует подчеркнуть, что диаметр сопла должен быть всегда меньше входного диаметра водовода. Штифт предохранительной муфты служит для передачи крутящего импульса на импеллер. Впускное отверстие снабжено решёткой, назначение которой — предотвратить попадание камней в водомёт. Опорный узел гребного вала крепится на гнездо, расположенное в передней части. С другой стороны расположена обечайка импеллера, которая крепится на фланец. Передний конец винта опирается на подшипники, которые относятся к опорному узлу.

Самостоятельный монтаж двигателей

Самодельный водомёт для лодки, своими руками созданный на базе центробежного насоса

Подготовительные операции

К этому этапу следует отнестись со всей ответственностью и вниманием. В дело должны идти только материалы, соответствующие технологическим требования.

Для примера возьмём Pacer Pumps 200GPM Его корпус изготовлен на основе термостойкого полистирола, масса составляет 18 кг. Двигатель — Intek, его мощность 5 лошадиных сил. Длина напора, соответствующего данному агрегату, достигает 35 м. Стоимость — до 300 долларов.

Изготовление

  • Первое. Установить насос в лодке.
  • Второе. Со стороны всоса присоединить двухдюймовую ПВХ трубу.
  • Третье. Вывести трубу в воду через предварительно сделанное отверстие в передней части днища лодки. На конце её установить патрубок, снабжённый фильтром. Эта конструкция представляет собой водозаборник.
  • Четвёртое. На резьбу патрубка навинтить штуцер, диаметр выходного отверстия которого составляет 24 мм. Можно из упрочнённого винила.
  • Пятое. Сделать сопло из ПВХ — трубы, диаметр её должен быть такой же, как у штуцера. Штуцер с соплом соединяется резиновым шлангом.

Внимание! Ошибочным является такой технологический шаг: опустить сопло в воду. Это вызывает кавитацию и понижение скорости.

Эксплуатация

Этот двигатель должен быть использован на лодке, длина которой составляет около 3 с половиной метров. Длину всасывающей трубы взять 3 метра. Тогда напор водного столба составит примерно 20 метров, давление - 2 атмосферы, скорость может быть достигнута до 8 км/ч. главная неприятность: откручивание напорного штуцера потоком воды. Для предотвращения этого лучше соорудить для него отдельное крепление или использовать штуцер с фланцами.

Как сделать водомёт для лодки своими руками на базе лодочного мотора Ветерок-12 с фланцем

Что потребуется

  • - редуктор
  • - развёртки водосборника
  • - сварочный аппарат
  • - ступицу
  • - водостойкий клей
  • - штуцеры

Изготовление

  • Первое. Водовод разместить внутри судна.
  • Второе. Взять редуктор и зафиксировать его на лодке фланцем.
  • Третье. Сделать металлические заготовки обечайки, водосборника и шести лопастей с помощью напильника и гибочных вальцов.
  • Четвёртое. Провести сварочные работы по скреплению продольных и поперечных швов водоотвода и камеры водомёта.

Двигатель для лодки ПВХ

Подготовительные операции

Взять любой подвесной мотор мощностью до 20 лошадиных сил. Лучше всего постараться приобрести двигатель с малым весом.

Далее взять:

  • - редуктор
  • - фланец
  • - ступицу
  • - сварочный аппарат
  • - развёртку водосборника
  • - чертёж двигателя
  • - штуцеры
  • - водостойкий клей.

Изготовление

Технологический процесс аналогичен монтажу водомёта для обычной лодки.

Взять входную часть патрубка примерно в полтора раза больше диаметром, чем водовод. Конструкция изготовляется в соответствии с чертежами, которые, в свою очередь, вполне можно взять из интернета.
